焦距150光譜儀/單色儀
特點：
·非對稱水平CTr光路設計，可改善譜線對稱性和提高光學分辨率
·消二次色散設計，有效抑制雜散光
·可根據具體需求靈活配置光柵
·RS232接口通過計算機控制光柵轉換、濾光片更換和波長掃描，實現全自動寬光譜測試
·入光口可與我公司各種光源配套使用，可配光纖接口
·可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中Omno300/Omno500/Omno750系列光譜儀具有兩個可選出光口位置,可安裝CCD
·精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
·狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
·配有充氮?dú)鈱Ｓ每，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
·選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
·光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染
技術參數：
焦距(Focal Length) 150mm F/# F/4.5 雜散光(Stray Light) 5×10-4 小步距(Minimum Step) 0.0045nm 光柵名稱(Grating Name) 光柵S30x30x6 光柵有效使用面積(Grating Size) 30mm×30mm 標準配置光柵 (Standard 2 Gratings) 1200-300（1200g/mm,λp=300nm） 600-1000（600g/mm,λp=1000nm） 狹縫有效尺寸(Slits Size) 刃口10μm自動保護，寬10μm-3mm可調，高5mm 外形尺寸(Size) 298mm×200mm×185mm 光路中心高 140mm（±5mm可調） 重量(Weight) 10kg
單色儀光柵表：
|
光柵型號
|
線色散
(nm/mm)
|
準確度
（nm）
|
重復性
（nm）
|
分辨率
（nm）
|
理論光譜
范圍
|
機械光譜
范圍
|
|
2400-250
|
2.7
|
0.13
|
0.05
|
0.2
|
185-500
|
0-550
|
|
1800-250
|
3.6
|
0.17
|
0.08
|
0.27
|
185-500
|
0-730
|
|
1800-500
|
330-730
|
|||||
|
1200-250
|
5.4
|
0.25
|
0.1
|
0.4
|
185-500
|
0-1100
|
|
1200-300
|
200-600
|
|||||
|
1200-500
|
330-1000
|
|||||
|
600-300
|
10.8
|
0.5
|
0.2
|
0.8
|
200-600
|
0-2200
|
|
600-400
|
260-800
|
|||||
|
600-500
|
300-1000
|
|||||
|
600-750
|
500-1500
|
|||||
|
600-1000
|
660-2000
|
|||||
|
600-1250
|
830-2200
|
|||||
|
300-500
|
21.6
|
1.0
|
0.4
|
1.6
|
330-1000
|
0-4400
|
|
300-1250
|
830-2500
|
|||||
|
300-1800
|
1200-3600
|
|||||
|
300-3000
|
2000-4400
|
|||||
|
150-4000
|
43.2
|
2.0
|
0.8
|
3.2
|
2600-8000
|
0-8800
|
|
66-DB
|
97
|
4.6
|
1.8
|
7.3
|
2500-25000
|
0-20000
|
|
50-12000
|
130
|
6
|
2.4
|
9.6
|
8000-24000
|
0-26400
|

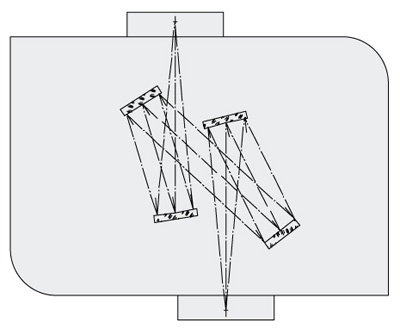

光路圖：

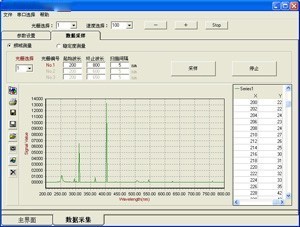

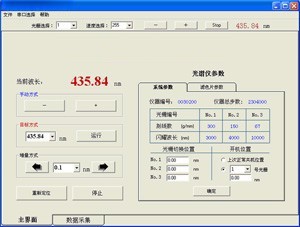

軟件控制圖：
